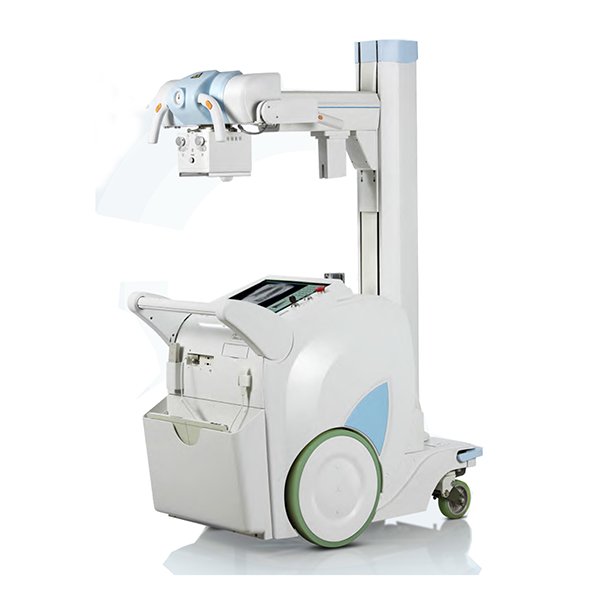

PLX-6200 Mobiles digitales Röntgensystem

1.Röntgen-Hochspannungsgenerator

1.1

Standard-Ausgangsleistung:  32 kW  maximale Ausgangsleistung: 40 kW

1.2

mA-Bereich：10-400mA

1.3

Röhrenspannungsbereich：40-150kV

1.4

mAs-Bereich ：0,1-500mAs

1.5

Ladezeitbereich：0,001 s～6,3s

1.6

Eingangsspannung：336 VDC ±10 %

1.7

Aufbau eines Hochspannungstransformators：Die Netzfrequenz

2.Röntgenröhre

2.1

Fokusbereich：0,6/1,2 mm

2.2

Anodenwärmekapazität ：300kHu

2.3

Wärmekapazität der Rohrmanschette: 1250 kHu/900kJ

2.4

Die maximale Spannung：150 kV

2.4

Die Anodeneingangsleistung：Großer Fokus: 50 kW, kleiner Fokus: 22 kW

2.5

Anodenwinkel 12°

2.6

Die inhärente Filterung：1,3 mm Al/75 kV

3. Kollimator

3.1

Die inhärente Filterung：1.2  mm Al /70  kV；

3.2

 Kollimator  ist mit LED-Leuchten ausgestattet（Hell 30s  werden automatisch gelöscht）

3.3

Der Kollimator ist im Messlineal integriert

4. Die Rohrhalterungsstruktur

4.1

Art der Röntgenröhrenunterstützung: Querarm

4.2

Fokusabstand der Röhre zum Boden：570㎜～1800㎜,±5％

4.3

Längenbereich des Teleskoparms:710㎜～1240㎜

4.4

Spaltendrehung  Bereich: ±270°

4.5

Rohrneigungswinkel：±180°

4.6

Vertikaler Drehwinkel des Rohrs：-30°～+90°

4.7

Axiale Drehung des Kollimators  ：±90°

5. Detektor

5.1

Detektor：PaxScan  4336W

5.2

WiFi Verbindung ，Amorphes Silizium, Whole-Panel-Technologie

5.3

Gültige Belichtungsgröße des Detektors ：427×344mm

5.4

Pixel Größe：150 µm

5.5

Die effektive Kameragröße des Detektors：14×17 Zoll

5.6

Sammelmatrix：2304×2800 Pixel；

5.7

Räumliche Auflösung: 3,4 lp/mm

5.8

Pixel-Graustufe：≥14bit

5.9

Detektorkühlmodus: natürliche Kühlung

5.10

Bildgebungszeit:≤5s

6. Digitaler Bildarbeitsplatz    MOC(V02.01.00)

6.1

CPU-Frequenz：CORE i5

6.2

Speicherkapazität：4GB

6.3

Festplattenkapazität ：500 GB

6.4

Bildschirmgröße： 19  Zoll-LCD-Touchscreen

6.5

Anzeigebildschirm Maximale Auflösung ≥ 1280×1024；

6.6

64-Bit-Windows-Betriebssystem

7. Bilderfassungssoftware

7.1

Patientenregistrierung: Erfassung, Auffinden der Patientendaten, Vorbereitung für die Fotografie

7.2

Röntgenuntersuchung：Systemparameter einstellen, Fotografie belichten und das Bild erhalten

7.3

Bildanzeige, Bildanalyse, -verarbeitung und -ausgabe

7.4

Datenverwaltung: Verwaltung von Patientendaten, Einführen, Ausleiten, Batchdatei usw. gemäß DICOM3.0

7.5

Kalibrierung konfigurieren: Die Systemkomponenten wie Flachdetektor, wie Röhre für die automatische Konfiguration und Kalibrierung

7.6

Systemdiagnose: Überwachung des Systemstatus, Diagnose des Systemfehlers

8. BBatterie

8.1

Stromversorgungsweg

8.1.1

Batterieversorgung

8.1.2

Batteriekapazität: Maximal 240 Aufnahmen, jeweils 100 mA, Brustbilddosis (Aufnahmebedingungen: 120 kV, 100 mA, 20 ms)

8.2

Im freigelegten Zustand entsteht keine Wandladung

8.3

Kann Handschalter und Fernbedienung unterstützen

9. Die Maschinenparameter

9.1

Mobiler Modus: stufenlose Geschwindigkeitsregelung

9.2

Arbeitsmodus: intermittierendes Laden, Dauerbetrieb

9.3

Erscheinungsgröße

9.3.1

Ganze Maschinenbreite：670 mm

9.3.2

Ganze Maschinenlänge:::1235  mm

9.3.3

Gesamthöhe der Maschine：1825  mm

9.4

Ganzes Gewicht ：518kg

9.5

Antriebsmodus: Doppelmotorantrieb, jeweils linkes und rechtes Antriebsrad steuern

9.6

Kollisionsschutz: Hinderniskontaktsensor

10.  Externe Schnittstelle

10.1

Dual-Display-Schnittstelle (VGA/DVI)

10.2

Drahtlose Netzwerkdatenübertragung（W-LAN）

10.3

Kabelnetzwerkschnittstelle

10.4

USB（4Einheiten）

10.5

Wählen Sie einen Truhenständer

10.6

Die Auswahl an beweglichen Flachbetten

11. Kundendienst

11.1

Die Maschinengarantie beträgt 1 Jahr

11.2

1 Satz vollständiges Betriebs- und Wartungshandbuch

11.3

Bereitstellung von Anwendungs- und Serviceschulungen vor Ort

11.4

Kostenlose Service-Hotline

12. Urheberrechtszertifikat

12.1

Anwendungssoftware zur DR-Dienststeuerung

12.2

Mobile Dr eingebettete Systemsoftware

12.3

Mobile Dr-Generator-Steuerungssoftware

13. Verwandte Patente

13.1

Gebrauchsmuster-Patentzertifikat – ein mobiler digitaler medizinischer Röntgen-Fotogramm-Säulendrehmechanismus

13.2

Gebrauchsmuster-Patentzertifikat – Antikollisionsmechanismus für ein mobiles digitales medizinisches Röntgensystem

13.3

Gebrauchsmuster-Patentzertifikat – ein mobiler Teleskoparmmechanismus für ein röntgenfotografisches System
